FT-817
用簡易スタンド
JQ1QNV
移動用で活躍中のFT-817だが、テーブルの上に置くと操作がしづら い。
それで、本体の下に小物を敷いて使っていたのだが、当然のこ とながら安定性が無い。
そんな中、スタンドをサードパーティが出しているのをwebで見つけて、ほしくなったので作った。
1.材料
材料は足の金具(2個)と蝶ナット(M5 2個)、な べ小ねじ(M5×7 2個)、バ ネ座金(M5 2個)。
(材料費は1000円未満。金具が一番高かったと記憶していま す。)
2.加工・組立
なべ小ねじの頭の部分が3.7mmほどあるが、ショルダーベルト用の金具の隙間 が
3mmなのでそのまmでは入らないこと、ねじを締めると き、廻り止めの細工があったほう
がいいということから、なべ小ねじの頭の座の部分を0.8〜1mmほどヤスリで削って
段付きにしました。(図1、写真1参照)これで部品の加工は終わり。

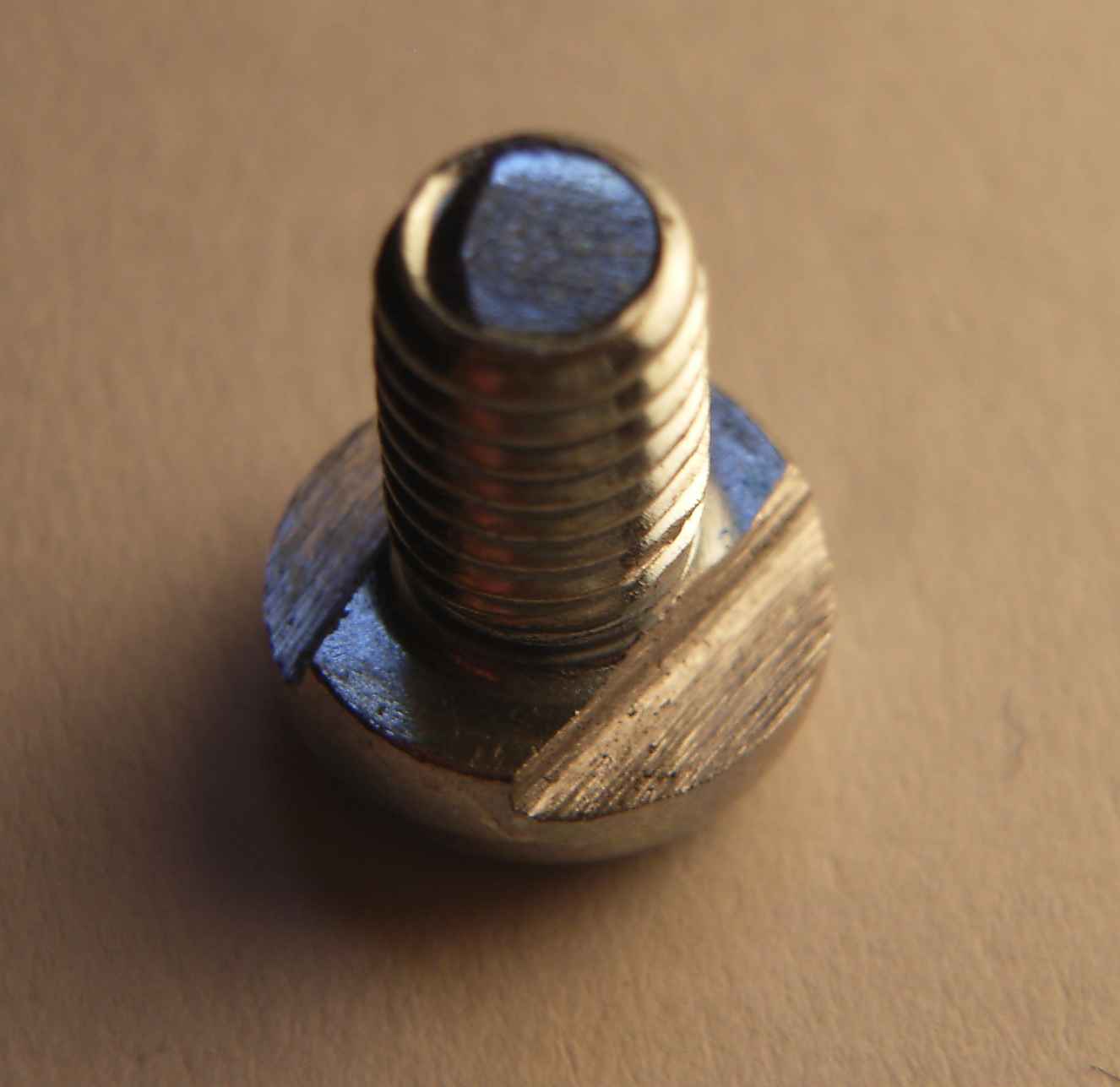

図1 なべ小ねじ加工図 写真1 加工後のなべ小ねじ
ショルダベルトの金具をはずし、内側から加工したなべ小ね じを通して、
ショルダベルトの金具を付け直す。(写真2)

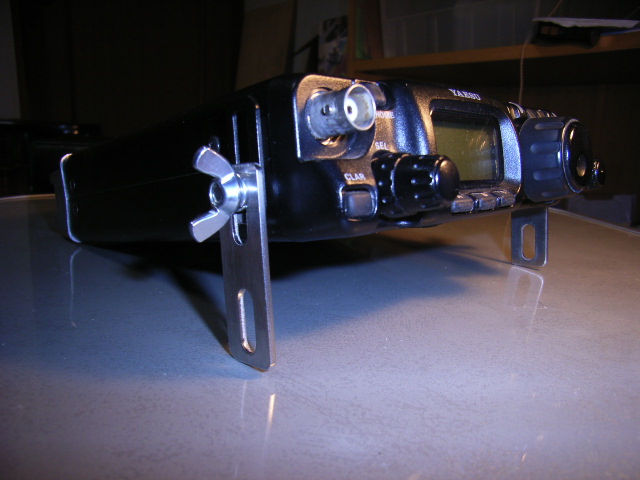

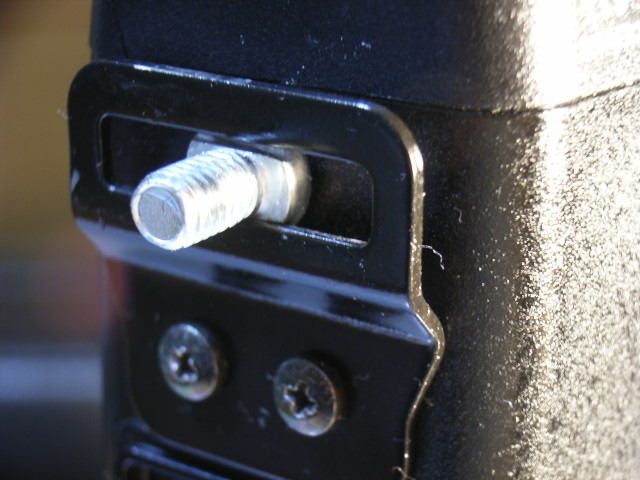

写真2 ショルダベルトの金具への 写真3 完成品
組込み
3.その他
(1)バネ座金は必須ではないですが、入れたほうが調整しや すいです。
(2)なべ小ねじはステンレスより炭素鋼の方が削りやすいと 思います。
(3)蝶ネジは外観がちょっと野暮ったいですね。丸いグリッ プみたいなもの
があればもう少しお洒落。
